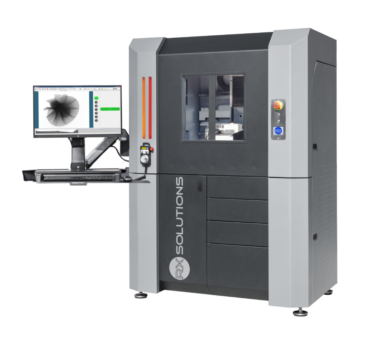

EasyTom S

	Max kV	Max power	Types	Max resolution	EasyTom S	EasyTom	EasyTom XL	UltraTom
X-ray tubes	Micro 110	16 W	Sealed	2 µm	●
	Micro 130	39 W	Sealed	5 µm	●	●	●	●
	Micro 150	75 W	Sealed	5 µm	●	●	●	●
	Micro 230	200 W	Open	2 µm/4 µm		●	●	●
	Micro 300	300 W	Open	4 µm				●
	Nano 160	16 W	Open	0.4 µm		●	●	●
	Dual tube configuration					●	●	●

	Type	Pixel matrix	Pixel pitch	Sizes	EasyTom S	EasyTom	EasyTom XL	UltraTom
Detectors	Flat panel	1920×1536	127 µm	25 x 20 cm	●	●	●	●
	Flat panel	2048×2560	124 µm	32 x 25 cm	●	●	●	●
	Flat panel	3072×3072	139 µm	43 x 43 cm		●	●	●
	Camera	4008×2672	9 µm	36 x 24 mm	●	●	●	●

Mechanics	High-grade optical honeycomb breadboard tbale that ensures stability for micro-CT scans		●	●
Mechanics	Granite-base that ensures temperature stability and good damping properties	●	●	●	●

	EasyTom S	EasyTom		EasyTom XL			UltraTom
Mechanic		Micro	Nano	Micro	Nano	Ultra
N° of axes	4	9	9	9	9	9	9
Max SDD	610 mm	910 mm	780 mm	1470 mm	780 mm	1100 mm	1640 mm
Scan volume	Ø 180 x 400 mm	Ø 320 x 530 mm	Ø 320 x 300 mm	Ø 600 x 720 mm	Ø 320 x 300 mm	Ø 520 x 650 mm	Ø 520 x 650 mm
Max sample weight	5 Kg	30 Kg	20 Kg	100 Kg	20 Kg	80 Kg	100 Kg
General
Weight	1020 Kg	3300 Kg	2500 Kg	7000 Kg	5000 Kg	7400 Kg	7000 Kg
External dim	1430 x 900 x 1870 mm	2200 x 114 x 2000 mm		2860 x 1860 2400 mm			3230 x 1420 x 2520 mm
Radiation safety	High grade X-ray shielded cabinet (<0,5 µSv / h at any place of the instrument surface) for integral protection						Placed in a shielded operation room
Software	All systems are controlled by RX Solutions X-Act software

- Jednoduchá a rychlá instalace Plug and play
- Bezúdržbový provoz
- Snadné ovládání
- Možnost programováni a automatizace
- Kompaktní rozměry (hloubka 890 mm – projde dveřmi)
- Motorizované dveře inspekční komory
- Velký pracovní prostor
- Vzorky do hmotnosti 5 kg
- Zákaznická podpora
CT systémy RX Solutions jsou dodávány v kombinaci programem X-Act, který zajištuje komunikaci uživatele s CT skenerem a následnou precizní rekonstrukci řezů ze získaných snímků. Intuitivní a přehledný interface umožňuje nejvhodnější nastavení pro daný typ vzorku. Pro rychlou a účinnou radiografickou inspekci jsou k dispozici filtry pro zlepšení kontrastu a doostření. K dispozici jsou samozřejmě různé typy akvizicí (rotační, helikální, shift&stack, laminografie ), automatická kalibrace, stabilizace a moduly pro odstranění různých typů nežádoucích artefaktů. Proces skenování je možné automatizovat prostřednictvím maker a skriptování.

Účinné eliminace artefaktů

Při tomografii se díky nutným fyzikálním interakcím přirozeně setkáváme s výskytem nežádoucích obrazových artefaktů, které je potřeba pokud možno odstranit. X-Act pro tento účel obsahuje speciální moduly pro úpravu fázového kontrastu (phase contrast), tvrdnutí svazku (beam hardening), kruhového artefaktu (ring artefact) a kovového artefaktu (metal artifact).

Výstupy a automatizace

X-ACT umí exportovat kromě jednotlivých řezů i polygonovou síť (.stl). Z rekonstruovaných snímků jsou k dispozici i videa z řezů v jednotlivých osách. Po rekonstrukci můžeme automaticky nativně exportovat do programu pro analýzu CT dat VGSTUDIO MAX a celý proces skenování i inspekce poté plně automatizovat
Metrologie
- Rozměrová analýza
- Analýza tloušťky stěn
- Porovnání s CAD modelem
- Optimalizace forem
- Reverzní inženýrství
Materiálová analýza
- mikrostrukturální analýza
- analýza porozity a vměstků
- analýza vláken
- defektoskopie
- analýza svárů
- analýza sestav
- FAI
