3D skener vytváří informace o snímaném objektu ve 3D. Každý skener má předem určené, v jakém formátu může exportovat nasnímaná data. Zařízení od firmy Creaform umožňuje exportovat jak mračna bodů, tak přímo STL data.
Data jsou vyjádřena pomocí trojúhelníkové sítě. Data jsou přehlednější pro další úpravu, jelikož trojúhelníky tvoří povrch modelu a vytváří tak reálný dojem plošného modelu. STL data dokáže většina CAD systémů načíst pouze jako grafiku, některé programy však dokážou tato data zpracovávat do ploch čitelných v CAD aplikacích. STL data jsou používána pro přímý tisk na všech 3D tiskárnách. Jedná se o nejjednodušší vyjádření tvaru 3D modelu.
Data jsou vyjádřena pomocí trojúhelníkové sítě. Data jsou přehlednější pro další úpravu, jelikož trojúhelníky tvoří povrch modelu a vytváří tak reálný dojem plošného modelu. Tato data navíc obsahují i texturu, kterou tvoří snímky zachycené během 3D skenování.

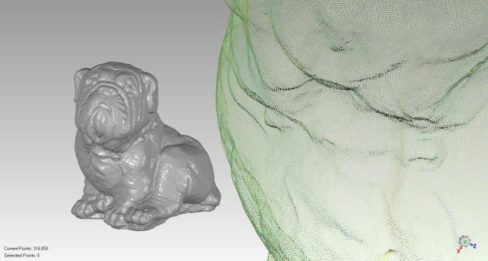

Mračno bodů definuje 3D objekt pomocí nasnímaných bodů s polohou X,Y,Z. Přídavnou hodnotou pro tyto body může být směr normály a informace o barvě bodu. Body nejsou nijak spojené. Vizuálně se s mračnem bodů hůře pracuje, jelikož povrch není vyjádřen plošně a viditelnost všech bodů uživatele mate. Při provádění řezu mračnem bodů se zobrazují v rovině řezu pouze protnuté body. Tento výstupní formát používají hlavně skenery, které snímají velkou oblast kolem sebe.
Máme pro vás nachystaná ukázková data z těchto profesionálních 3D skenerů:
HandySCAN 3D BLACK | Go!SCAN 3D SPARK
| Hliníkový díl | |
 |
Naskenovaný hliníkový díl o rozměrech cca 130x130x90 mm. Díl byl skenován bez zmatňování povrchu. Základní rozlišení polygonové sítě je 0,2 mm na hranu trojúhelníků. Použita funkce „Smart resolution“ – v místech s vyšší křivostí je rozlišení polygonové sítě automaticky počítáno na polovinu základního rozlišení, tedy 0,1 mm.
STL data ke stažení: hlinikovy_dil_handy_rozliseni_0_2_standart.zip (128MB) |
| Ochranný kufr | |
 |

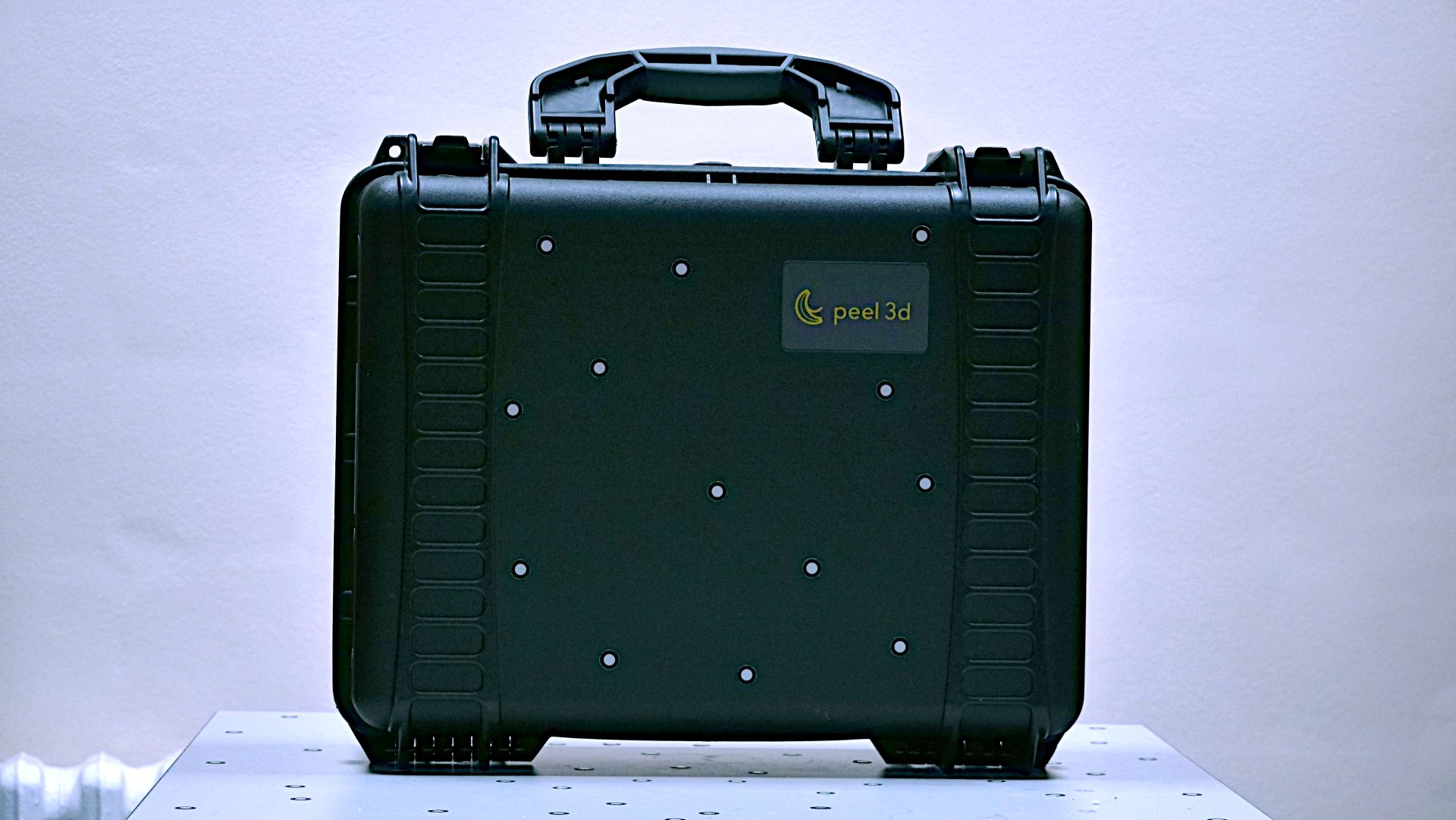

Naskenovaný ochranný kufr pro 3D skener peel o rozměrech cca 440x360x200 mm. Kufr byl skenován bez zmatňování povrchu v originální černé barvě. Základní rozlišení polygonové sítě je 0,8 mm na hranu trojúhelníků. Použita funkce „Smart resolution“ – v místech s vyšší křivostí je rozlišení polygonové sítě automaticky počítáno na polovinu základního rozlišení. Tedy 0,4 mm.
STL data ke stažení: kufr_handy_rozliseni_0_8_standart.zip (81MB) |
| Černý plastový díl | |
 |
Naskenovaný plastový uzávěr světlometu o rozměrech cca 250x120x50 mm. Plastový kryt byl skenován bez zmatňování povrchu v originální černé barvě. Základní rozlišení polygonové sítě je 0,4 mm na hranu trojúhelníků. Použita funkce „Smart resolution HIGHT“ – v místech s vyšší křivostí je rozlišení polygonové sítě automaticky počítáno na polovinu, nebo čtvrtinu hodnoty základního rozlišení. Rovné plochy tedy 0,4mm, střední detaily 0,2mm a nejmenší detaily 0,1mm.
STL ke stažení: plast_handy_rozliseni_0_4_high.zip (122MB) |
| Pracovní bota s texturou | |
 |
Naskenovaná pracovní bota včetně barevné textury. Základní rozlišení polygonové sítě je 0,8 mm na hranu trojúhelníků. Použita funkce „Smart resolution“ – v místech s vyšší křivostí je rozlišení polygonové sítě automaticky počítáno na polovinu, tedy 0,4mm.
OBJ data ke stažení: Pracovni_bota_s_texturou.zip (141MB) |
| Socha – žena | |
 |
Ukázkový sken sochy umístěné v exteriéru. Skenováno pomocí 3D skeneru Go!SCAN SPARK za použití externí baterie. Skenováno během denního světla. Na sochu bylo aplikováno cca 10 pozičních bodů do míst, kde se skener špatně orientoval na základě geometrie (dlouhé táhlé plochy). Základní rozlišení polygonové sítě je 1,5 mm na hranu trojúhelníků. Chytré rozlišení vypnuto. Skenováno bez textury.
OBJ data ke stažení: socha_zena_2m.zip (76MB) |
